GEPU科技电子讲解FPC连接器封装尺寸有哪些及如何封装

 FPC连接器现还是有大部分人对此还是了解不多，如FPC连接器封装尺寸有哪些及FPC连接器规格书等方面知识点，FPC连接器现有分0.3mm、0.5mm、1.0mm等，其连接器封装尺寸上也是有有差异的，那今天小编接下来给大家讲解两款常用的fpc连接器封装尺寸及封装方法。
FPC连接器0.5mm封装尺寸图

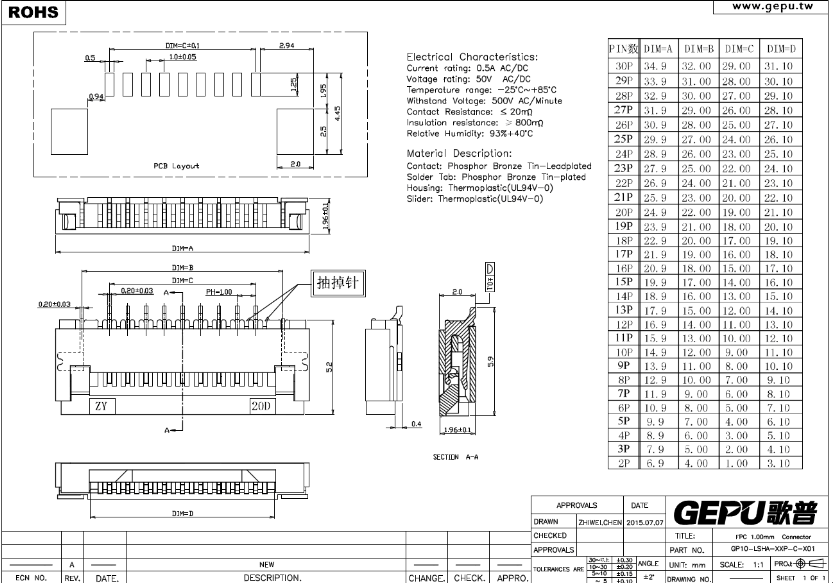

FPC连接器1.0mm封装尺寸图


FPC连接器封装方法
对于FPC连接器封装尺寸较小间距的连接器，要求封装能很好的保护好连接器的端子的共面度和端子排列的正位度，通常一般有两种封装方法，一种是PVC管封装，另一种是载带封装。如FPC连接器封装尺寸较小的间距，在这小编建议大家采用载带封装比较好，PVC管封装对小间距PVC连接器的保护性能不好，而且在SMT过程需要人工将产品放置于PCB上，增加了在装配中的线外制程，严重影响生产的效率。如选择载带封装是根据沿用IC等表面贴装电子元的封装方式，首页先根据产品的形状设计的大小包装载带可以很好的保护产品不受损伤，而且在SMT制程中可以和其它电子元件一样进行自动贴片焊接制程，而无需多余的工序和设备，提高了PCB的组装生产效率。
