registered jack就是RJ，又称网络连接器，它是包含所有连接器中的一种，是一个标准化的物理网络接口的结构和接线方式使它最理想的RJ45网络接口，是电信连接的接口。

RJ45是由插头和插座组成的，这两种元器件组成的连接器连接于导线之间，以实现导线的电气连续性。水晶头装入RJ插座内，两者的金属部位相接触，水晶头上的弹片保证两者之间稳定而可靠的电气连接， 由于弹片与插孔间的摩擦作用，电接触随着插头的插入而得到进一步加强。插孔主体设计采用整体锁定机制，这样当水晶头插入时，插头和插座的界面外可产生最大的拉拔强度。

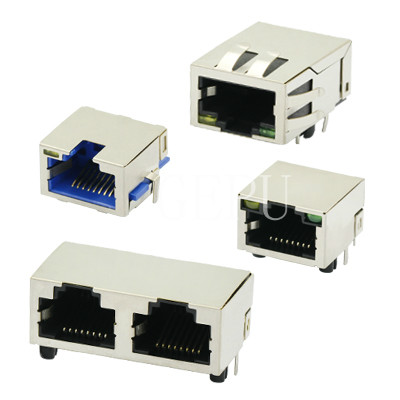

按RJ45模块的安装位置来分，分为沉板型、板上型、板下型和通用型四个标准。由塑胶体、端子组成，有些有金属外壳，起到屏蔽租用。塑胶体抗高压、阻燃，并可在标准面板上以90°（垂直）或45°斜角安装，特殊的工艺设计可提供至少750次重复插拔。



RJ45网络接口的性能指标包括衰减、近端串扰、插入损耗、回波损耗和远端串扰等。RJ45的各项性能：接触电阻为2.5mΩ，绝缘电阻为1000mΩ，抗电强度为DC1000V（AC700V）时，一分钟无击穿和飞弧现象；插头插座可重复插拔次数不小于750次。


在这些性能指标要求中，串扰是设计时考虑的一个重要因素，为了使整个链路有更好的传输性能，在插座中常采用串扰抵消技术，串扰抵消技术能够产生与从插头引入的干扰大小相同、极性相反的串音信号来抵消串扰。如果由模块化插头引入的串音干扰用“++++”表示，插座产生的相反的串音则用“----”表示。当两个串音信号的大小相等，极性相反时，总的耦合串音干扰信号的大小为零。
